    中压电力电缆

    执行标准

    GB/T 3956-2008《电缆的导体》 、GB/T 12706.2-2008《额定电压6kV（Um=7.2kV）和30kV（Um=36kV）电缆》、 GB/T 12706.3-2008《额定电压35kV（Um=40.5kV）电缆》、GB/T 19666-2005《阻燃和耐火电线电缆通则》
    产品描述

    一、产品概述

    本技术规范书适用于35kV及以下电力电缆，它提出了该电缆的功能设计、结构、性能、安装和试验等方面的技术要求。适用于室内、隧道、电缆沟内或直埋地下。

    二、型号及名称

    YJ（L）V
    		铜芯(铝芯)交联聚乙烯绝缘聚氯乙烯护套电力电缆
    YJ(L)V22铜芯（铝芯）交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
    Z(A、B、C、R)-YJ（L）V铜芯(铝芯)交联聚乙烯绝缘阻燃聚氯乙烯护套电力电缆
    Z(A、B、C、R)-YJ（L）V22铜芯(铝芯)交联聚乙烯绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
    YJ(L)V62铜芯（铝芯）交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
    Z(A、B、C、R)-YJ（L）V62铜芯(铝芯)交联聚乙烯绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
    WDZ(A、B、C、R)-YJ(L)V23铜芯（铝芯）交联聚乙烯绝缘钢带铠装聚烯烃护套电力电缆
    WDZ(A、B、C、R)-YJ(L)V铜芯（铝芯）交联聚乙烯绝缘聚烯烃护套电力电缆
    WDZ(A、B、C、R)-YJ(L)V63铜芯（铝芯）交联聚乙烯绝缘钢带铠装聚烯烃护套电力电缆
    YJ(L)V32铜芯（铝芯）交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆
    Z(A、B、C、R)-YJ（L）V32铜芯(铝芯)交联聚乙烯绝缘钢丝铠装阻燃聚氯乙烯护套电力电缆
    WDZ(A、B、C、R)-YJ(L)V33铜芯（铝芯）交联聚乙烯绝缘钢丝铠装聚烯烃护套电力电缆

    三、使用特性

    1、额定电压U0/U为：3.6/6 kv ；6/6 kv； 6/10 kv；8.7/10kv；8.7/15kv；12/20kv；18/30kv；21/35kv；26/35kv。

    2、电缆导体允许的最高温度

    绝缘料导体截面（mm2）导体最高温度 ℃
    正常运行短路（最长持续5s）
    交联聚乙烯25-50090250

    3、电缆安装的最低温度为0℃。

    4、电缆最小弯曲半径

    项目单芯电缆多芯电缆

    		无铠装有铠装无铠装有铠装
    安装时的电缆最小弯曲半径
    		20D15D15D12D
    靠近连接盒和终端的电缆最小弯曲半径（但弯曲要小心控制，如采用成型导板）15D12D12D10D
    备注：D为电缆外径

    5、电缆的敷设方式

    非铠装电缆适用于室内、隧道、电缆沟内，

    铠装电缆适用于室内、隧道、电缆沟内或直埋地下。

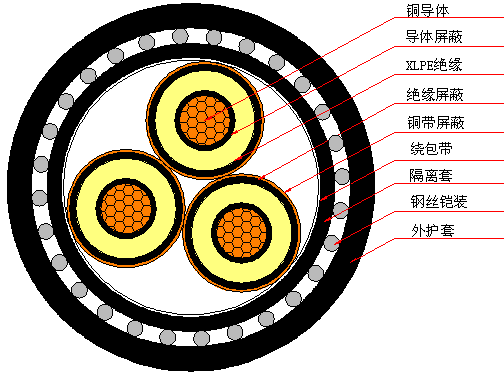

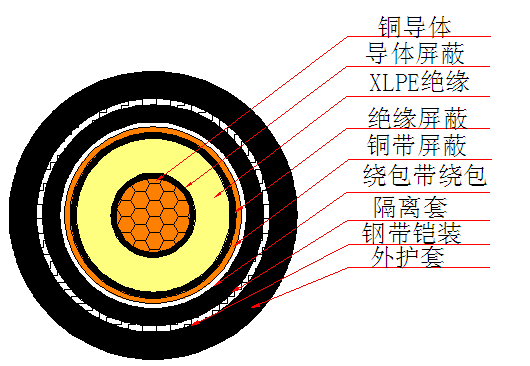

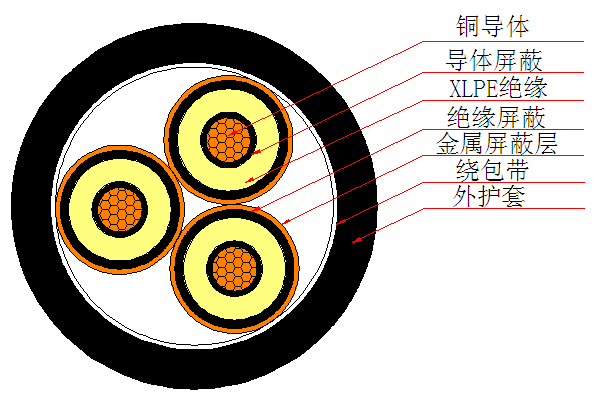

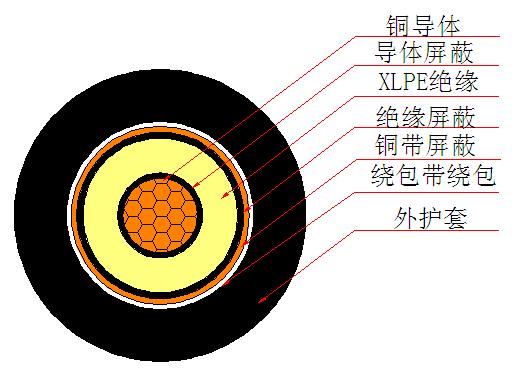

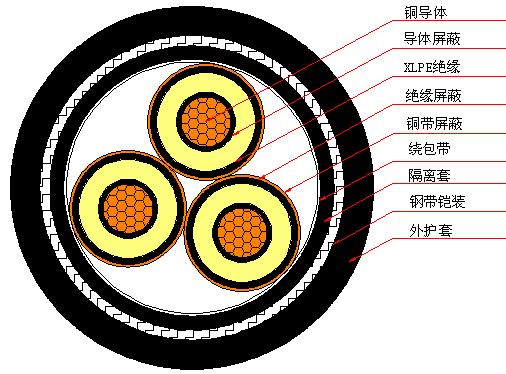

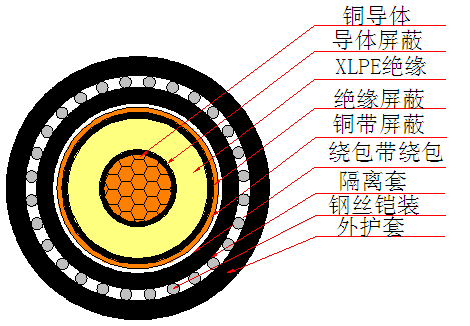

    四、典型结构图

    五、技术参数

    1、电力电缆导体电阻

    标称截面/mm2铜导体电阻（Ω/km）
    25
    		0.727
    350.524
    50
    		0.387
    700.268
    950.193
    1200.153
    1500.124
    1850.0991
    2400.0754
    3000.0601
    4000.0470
    5000.0366

    2、电缆导体屏蔽、绝缘、绝缘屏蔽厚度

    电压等级kV绝缘标称厚度mm
    3.6/62.5
    6/63.4
    8.7/10（15）4.5
    12/205.5
    18/308.0
    21/359.3
    26/3510.5
    应用说明

    本技术规范书适用于35kV及以下电力电缆，它提出了该电缆的功能设计、结构、性能、安装和试验等方面的技术要求。适用于室内、隧道、电缆沟内或直埋地下。
